COSTRUZIONE DI UNA PISTA IN LEGNO

In questo articolo verranno date le istruzioni di base per la costruzione di una pista, la pista sarà chiamata “Monte Erice Motor Show”, e sarà una pista dedicata alle auto slot in scala 1/32 di tipo rally.

I materiali utilizzati per la creazione di questa pista sono pochi e nello specifico sono:
•  un pannello di legno MDF;
•  3 bombolette di colore spray (verde, marrone e giallo);
•  nastro di rame autoadesivo (larghezza 6mm.);
•  un foglio di legno tipo formica;
•  nastro biadesivo;
•  carta tipo prato-erba (40x70 mm.);
•  fresatrice con punta da 4mm.;
•  aspirapolvere;
•  una cassettina esterna a 2 posti per prese elettriche;
•  2 prese elettriche da incassare alla cassettina esterna;
•  un po' di filo elettrico;
•  un trapano con punta fine (va bene una punta da 2-3mm.);
•  un tagliabalsa (cutter);
•  un cacciavite tipo americano (a croce) e uno tipo italiano (piatto per impianti elettrici).

Sicuramente molti degli attrezzi sopra elencati sono facili da recuperare nei vari negozi specializzati, altri, vi anticipo, non sono semplici da trovare, come ad esempio il rame autoadesivo. Il rame lo potrete trovare in qualche negozio di belle arti specializzato oppure Vi potete collegare al sito: www.opitec.it cercando il seguente articolo: nastro di rame, autoadesivo, 6 mm (art.817.193).

Ma adesso passiamo alla costruzione della pista…
Prendiamo il nostro pannello di MDF delle seguenti misure 110x140 cm. e poggiamolo su due cavalletti, prendiamo la nostra sedia con un foglio di carta, una penna ed un righello e progettiamo la nostra pista, proprio come ho fatto io:

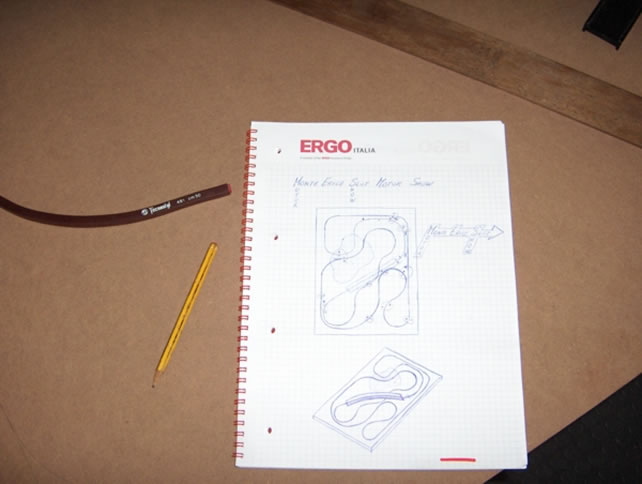

Il blocco notes con la pista disegnata

La fase della progettazione è una fase molto importante, perché dovremmo poi realizzare nel tavolo di legno lo stesso progetto cercando di riprodurlo più simile possibile allo schizzo realizzato sul foglio di carta.
Vi consiglio nel segnare nel progetto anche il senso delle polarità per poter realizzare corsie molto vicine che possano sfruttare la stessa bandella (per questo capitolo vi rimando più avanti dove verrà trattato il tema in maniera più chiara). Progettate bene la posizioni di eventuali ponti e tenete conto soprattutto dello spazio che avete a disposizione, cercando di sfruttarlo al massimo, per poter avere un percorso il più lungo possibile. Infine, cercate di progettare piste con angoli di curvatura non molto stretti, perché le nostre amate slot non reagiscono bene ai cambi di direzione repentini, o meglio, le nostre amate slot altrimenti non assomiglierebbero per niente alle vere autovetture (scopo delle nostre produzioni).
Dopo il progetto passiamo a riportare il progetto sulla base di legno, per far questo ci dobbiamo aiutare con una riga, una matita ed un curvilineo…

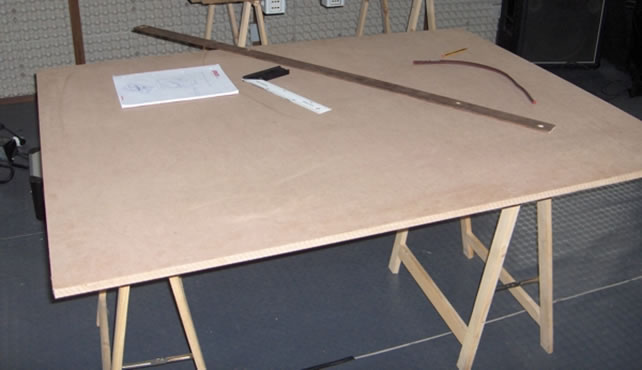

Il tavolo di legno pronto per la lavorazione con gli attrezzi per disegnarvi il tracciato.

Disegnata la pista sulla base di legno, passiamo alla fase molto delicata della fresatura.
Prendiamo la fresatrice, inseriamo la punta da 4mm. e regoliamo la fresatrice per un affondo di 6mm. circa, colleghiamo alla fresatrice (se provvista di attacco) il tubo dell'aspirapolvere (altrimenti ce lo facciamo tenere da qualcuno), poiché le polveri prodotte dal passaggio della fresa sul legno sono molto sottili e se inalati possono provocare non pochi problemi.
Detto questo siamo pronti per iniziare la fresatura. La fase della fresatura richiede molta pazienza e precisione, cerchiamo quindi utilizzare alcune basi di appoggio per la fresa (almeno nelle parti rette), io nello specifico ho utilizzato un listello di legno fissato alle due estremità con dei morsetti in modo da essere sicuro che la linea venga più dritta possibile.
Il problema sarà per eseguire le curve, alcuni utilizzano come guida per le curve, delle bacchette di plastica o delle bacchette di plexiglass fissate con dei chiodi direttamente sul pannello, io invece ho sempre inciso le curve sul legno a mano libera ed il risultato è altrettanto soddisfacente (se viene mantenuta una velocità di incisione lenta). Giustamente, data la delicatezza dell'operazione che dovrete eseguire vi consiglio vivamente di effettuare delle prove su del legno inutilizzato per prendere dimestichezza con la fresartrice.

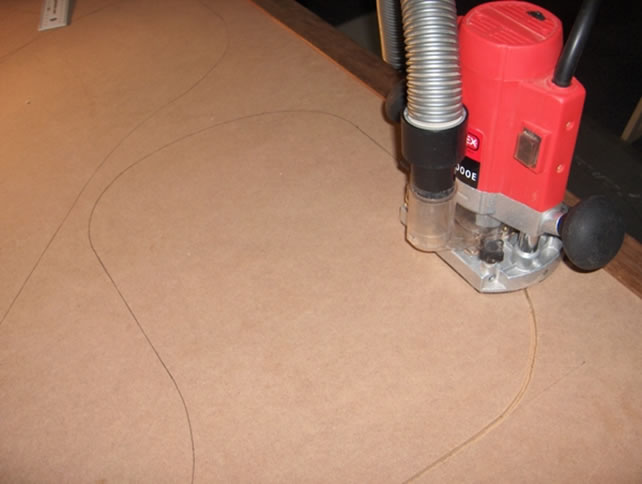

La fresatura della pista seguendo il disegno tracciato in precedenza

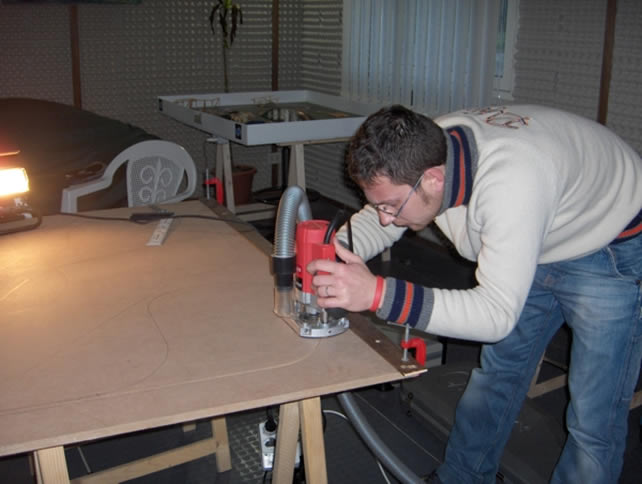

Rino impegnato nella fresatura della pista. Da notare che per i tratti rettilinei si aiuta con listello
di legno fissato con morsetti alle estremità della pista

Appena finita la fase di fresatura, si può dire che il grosso è stato fatto (o almeno avete fatto una delle operazioni più complicate). Si procederà in questo momento all'intervento di pulizia dell'incisione. L'incisione con la fresa provoca al suo passaggio, oltre all'incisione, anche, un leggero sfaldamento della fibra di legno che deve essere perfettamente liscio per poter applicare le bandelle di rame. Per far questo vi servirà della carta vetrata a grana fine ed un pick-up (che non utilizzate) per slot. Avendo questo potrete procedere velocemente ad eliminare i residui della fresatura…

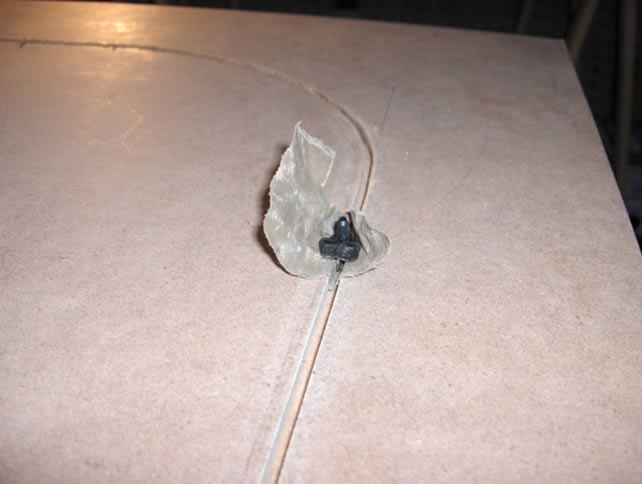

la fase di carteggiatura dello slot. Si utilizza carta vetrata fine e......un vecchio pick up

Effettuato questo tipo di intervento sulla pista aspirate la polvere e soffiate con il compressore su tutta la superficie della pista per eliminare completamente ogni traccia di polvere.
Fatto questo, passiamo alla realizzazione del ponte. Il ponte verrà fatto utilizzando del legno di tipo fòrmica, che dovrete tagliare con un taglia balsa (cutter) delle dimensioni che a voi servono, nello specifico io ho ricavato due strisce larghe 5cm. l'una e della lunghezza tale da rientrare al progetto, tenendo conto che sotto il ponte ci sia lo spazio per far passare una macchina da rally.
Il legno per il ponte dovrà essere fissato ad una delle due estremità dello stesso, facendo attenzione a posizionarlo esattamente per creare la continuità con la parte pianeggiante della pista.
Create con dei listelli i supporti per il ponte, cercate di essere molto precisi per evitare errori nella costruzione. Nelle foto che seguono potrete vedere il taglio del legno, l'applicazione della fòrmica e l'applicazione dei supporti per il ponte…

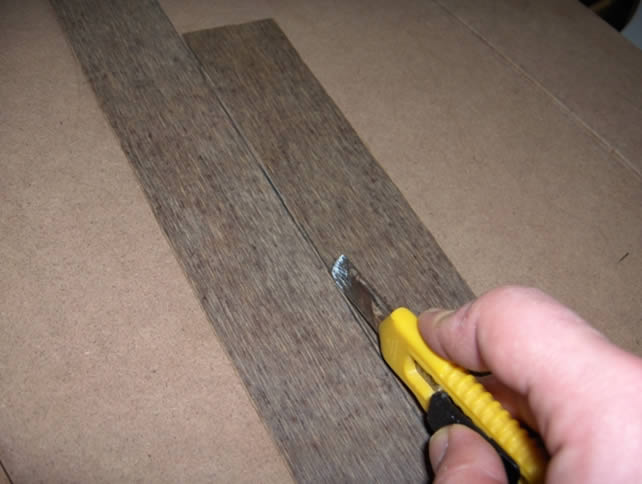

La fase del taglio della fòrmica con il cutter

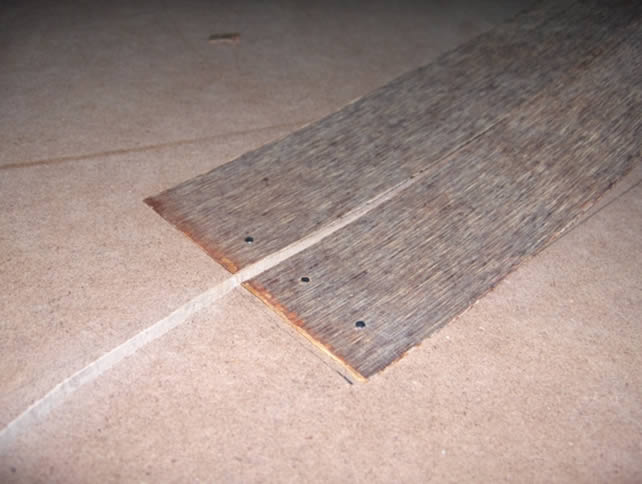

I due pezzi di fòrmica fissati al tavolo con i chiodini

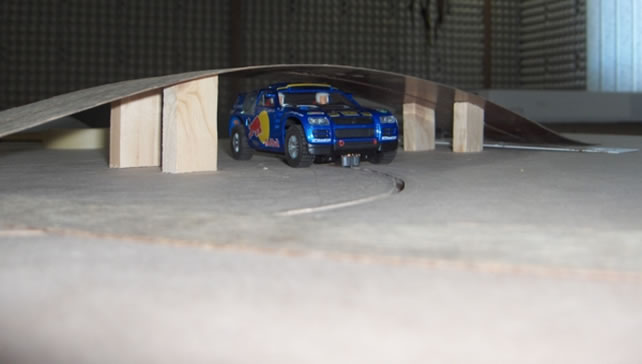

Il ponte quasi terminato ai quali sono stati applicati i supporti

Applicati i supporti per il ponte abbiate cura di fissarli alla base con della colla a caldo per scongiurare ogni piccolo eventuale movimento degli stessi; infine, fissate il piano del ponte ai pilastrini di legno con dei chiodini a testa piana. Fissate il ponte all'altra estremità curando sempre la precisione nell'eseguire questo tipo di lavoro.
La pista che ho progettato è fornita di una parte in erba dove le macchine si troveranno un'altro tipo di fondo. Questo tipo di fondo sarà realizzato utilizzando della carta tipo erba-prato, facilmente reperibile presso i negozi di modellismo e venduta solitamente in fogli da 70x40cm.
Prendete questo foglio e applicatelo nella porzione di pista interessata con dello scotch tipo carta…

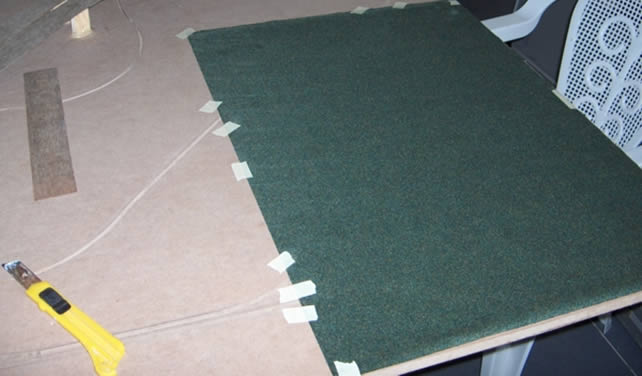

Il pezzo di carta "erba" fissato al tavolo con del nastro da carrozziere

Con un taglierino tagliate la carta prato utilizzando come guida l'incisione del percorso ricavato dalla fresatura…

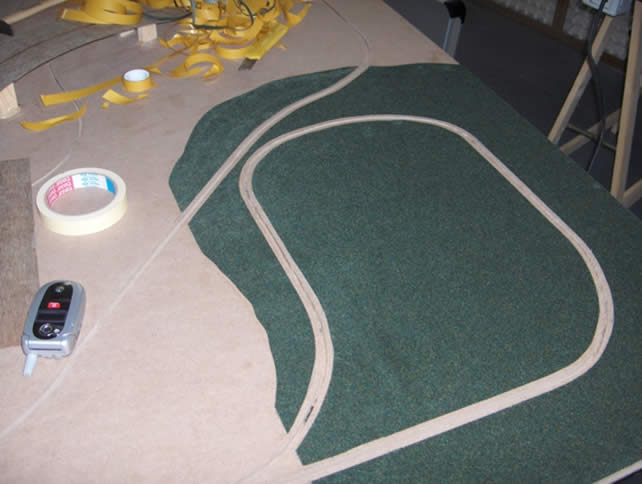

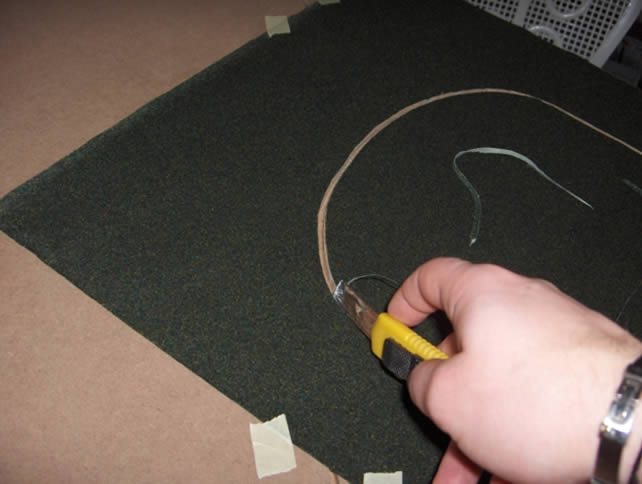

Il taglio della carta erba

Fatto questo togliete i pezzi di carta ricavati dal taglio e segnate con una penna una linea staccata di 6mm dall'incisione della fresatura in modo da poter applicare su questa, successivamente, la bandella di rame.
Applicate sulla tavola di legno il nastro biadesivo in corrispondenza di dove verrà applicata la carta…

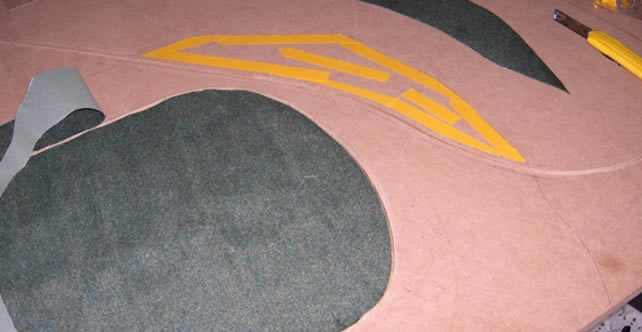

L'applicazione del biadesivo per il fissaggio della carta erba

Attaccate la carta al biadesivo ed eliminate 6mm. di carta prato in corrispondenza dell'incisione della fresa in modo da ricavare lo spazio utile per l'applicazione del nastro di rame, come da foto:

Il particolare dell'eliminazione della carta dove andrà attaccato il rame

Ok! Adesso è il momento di procedere a pitturare il nostro bel percorso, per far questo ho utilizzato 3 bombolette di colore spray, una verde, una marrone e una gialla. Pitturate cercando di riprodurre un reale percorso rally, tipo come ho fatto io…

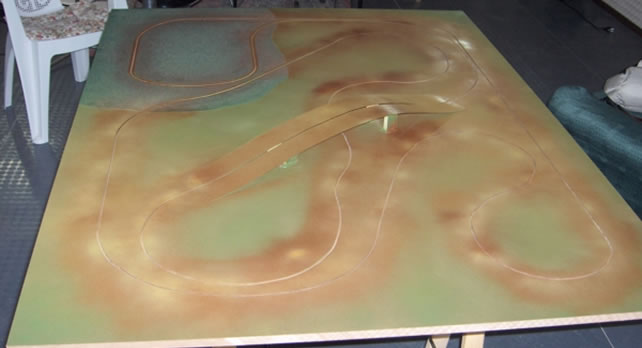

Il tavolo della pista appena verniciato

Appena la vernice sarà completamente asciutta, spolverate la pista con un panno e procedete a posizionare le bandelle di rame.
Posizionare il rame autoadesivo non è molto complicato ma bisogna aver cura di posizionarlo sempre nella posizione esatta e bisogna evitare di tagliare il nastro poiché la corrente passa nella parte superiore e non nella parte inferiore (dato che la colla del nastro fa da isolante), nel caso in cui la bandella di rame si dovesse tagliare, segnatevi il punto di taglio sulla pista e procedete successivamente a saldare con un saldatore a stagno il taglio.

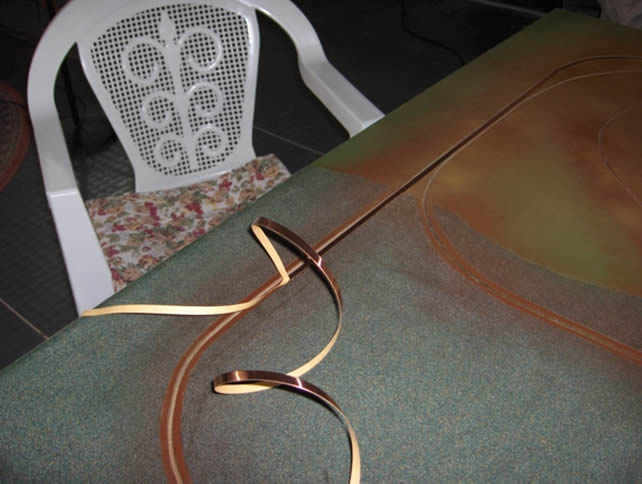

Il posizionamento della bandella di rame

Applicato il rame, unite gli eventuali tagli di rame con una saldatura a stagno.
Successivamente si potrà procedere a fare i collegamenti elettrici......ma questa è un'altra storia........

La prima parte dell'articolo termina quì.
A questo punto dovreste sapere esattamente qual'è la procedura per realizzare questo tipo di pista.
A breve verrà pubblicata la seconda parte che ci svelerà tutti i segreti per la realizzazione dell'impianto elettrico e le sue connessioni.
