COSTRUZIONE TUNNEL

Articolo inviato da Type_r in data 3 ottobre 2006. Per conttatare l'autore di questo articolo scrivi una mail a type_r@tuttoslot.it

Come si diceva un pò di tempo fa, eccomi qui a dire la mia su come costruire delle gallerie da applicare sulla pista.

Partiamo con il materiale che ho usato:

fogli di compensato da 4 mm (o maggiore)
compasso
matita, squadra, rigello ecc
seghetto alternativo
lame per taglio preciso su legno
carta vetrata e/o lime di diverso tipo
colla, chiodini, viti e simili a seconda del tipo di fissaggio scelto

In questa spiegazione, non vi parlerò di misure, in quanto ci sono molte variabili secondo le quali potrebbero cambiare, vedi lunghezza galleria, altezza a disposizione (nel caso la galleria venisse creata tra due livelli di pista) e larghezza, a seconda che la si faccia larga esattamente come la pista, o di + (come nel mio caso).
Per iniziare il lavoro, armati di matita e strumenti da disegno vari, dobbiamo tracciare sul compensato le 5 parti di cui è composta la galleria: il tetto, le 2 "fiancate" e i due "portali".
Partiamo dal tetto, crearlo è semplicissimo, basta tracciare un rettangolo che sia lungo quanto desideriamo che sia la galleria e largo almeno quanto la pista (e qui come dicevo prima, la larghezza è a scelta, a seconda di come volete riprodurre la galleria, io l'ho fatta circa 3 cm + larga).
Per le "fiancate" basta usare la stessa lunghezza del tetto, per l'altezza, anche qui dipende da quanto volete che sia alta la galleria. in questo momento tenete presente anche se in futuro volete far girare dei camion.. e prendete le relative misure. ovviamente, a livello di misura, questi due pezzi saranno gemelli, dipende poi se volete creare una galleria chiusa (ad esempio che passa all'interno di un monte) o la volete fare aperta da un lato, (come succede spesso ad esempio nelle gallerie a ridosso del mare) io ho optato per avere un lato chiuso (quello che ovviamente nel plastico rimarrà dietro) e uno aperto (quello altrettanto ovviamente a vista) creando 3 archi.
Per farli ovviamente è molto semplice, basta munirsi di squadra e compasso e disegnarli.

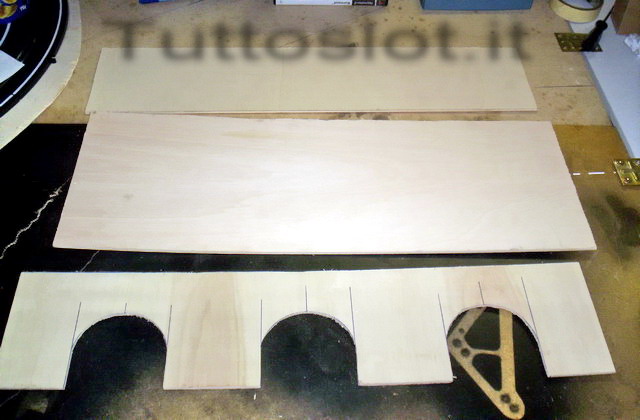

Ecco le prime tre parti già tagliate:

parti laterali tunnel

Per completare la galleria, ci mancano i due portali. anche in questo caso, si tratta di due elementi identici. per la misura del pannello da tagliare, l'altezza sarà la "solita", la larghezza invece non sarà quella del tetto, ma la larghezza del tetto, + almeno 1,5 cm per lato (dopo vi spiegherò il xkè), mentre useremo la larghezza del tetto per disegnare all'interno del rettangolo ottenuto, l'arco della galleria. per lo stile di quest'ultimo, ci sono diverse possibilità, basta girare un pò e vedere le diverse gallerie che si trovano sulle nostre strade.

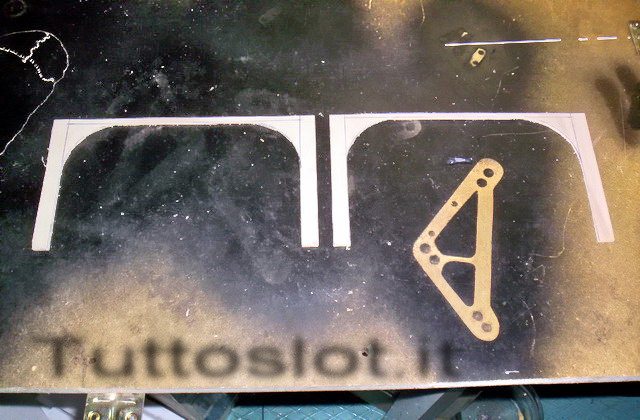

Questi sono i due portali che ho creato per le mie gallerie. Il disegno è dettato da un'ottimizzazione dell'altezza, nel mio caso limitata, per poter anche far transitare dei camion. In altre zone dove avrò un'altezza libera, userò un disegno + convenzionale

tunnel portali davanti

TAGLIO:
Una volta completata l'opera di disegno delle varie parti, passiamo a tagliarle.
Per farlo è necessario un seghetto alternativo, dotato di una lama adeguata. Prima di tutto la lama deve essere per taglio preciso, (i denti di quelle per taglio "grosso" tendono a spaccare le lamine esterne del compensato) poi scegliete una lama caratterizzata da una larghezza (intesa come larghezza del lato della lama, non larghezza dei denti) il più ridotta possibile, in modo da rendere più agevole il movemento nei tagli curvi. Generalmente lame di questo tipo rovinano poco il legno tagliandolo, ma in ogni caso si trovano lame che rovinano solo il sotto del legno, così come altre che rovinano solo il sopra, lasciando intatto il lato opposto. Nel nostro caso non dovrebbe esser necessaria questa scelta, in quanto i pezzi tagliati possono essere ruotati a piacimento.
Dopo aver tagliato, usando carta vetrata e lime, si può passare a rifinire il tutto, levando eventuali sbavature o aggiustando qualche taglio un pò storto.

ASSEMBLAGGIO:

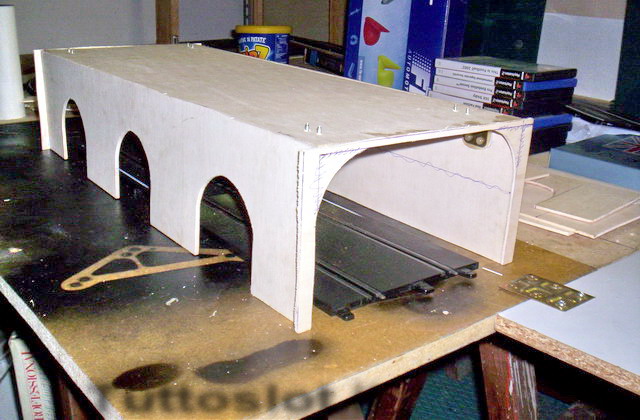

La cosa è semplice, a seconda delle vostre preferenze e del legno usato, potete fissare il tutto come preferite... chiodini, colla vinilica per legno, colla a caldo ecc, in ogni caso, il risultato dovrebbe essere più o meno come questo:

La galleria pronta per le rifiniture
tunnel quasi terminato

A questo punto, la costruzione della galleria è completata, ma nanca ancora una parte importante, ovvero la decorazione.
Per l'interno, ho optato per una soluzione decisamente semplice e a basso costo: un foglio di cartoncino grigio da incollare, seguendo il profilo dato dai due portali.
Per l'esterno, le soluzioni sono diverse, comunque facciamo un passo indietro... se vi ricordate, durante la fase di disegno del portale ho detto di farlo più largo del resto della galleria. Il perchè è semplice: serve a dare un'aspetto più realistico, da un pò più di robustezza all'arco (oltre che miglior appoggio per incollare il tutto) e ci aiuta nella fase decorativa. Se guardate la foto sopra, potete vedere quanto sporgano rispetto al lato lungo della galleria. Colmeremo questa differenza mettendo (ovviamente solo sul lato a vista della galleria, sempre nel caso che lo sia, se la galleria rimane completamente all'interno di un monte, non serve) la nostra decorazione, che può essere un foglio di polistirolo (possibilmente espanso) in precedenza tagliato e modellato, come delle pietre facilmente recuperabili in qualsiasi negozio di modellismo. In ogni caso, un qualcosa che oltre a decorare, dia anche una sensazione di spessore maggiore rispetto al solo legno (sopratutto se ci sono sul lato aperture che fanno vedere chiaramente qual'è lo spessore della galleria).
Per i portali, si possono decorare allo stesso modo... ricoprendoli di polistirolo, incollando pietre per modellismo statico, o eventualmente anche dipingerli direttamente. Ovviamente, a seconda del metodo di decorazione usato, può essere consigliabile decorare prima di assemblare il tutto.

Spero di aver spiegato decentemente il tutto, in ogni caso, per qualsiasi dubbio, chiedete pure. Appena avrò creato altri elementi del diorama, cercherò di creare delle "guide simili".
Type_R
